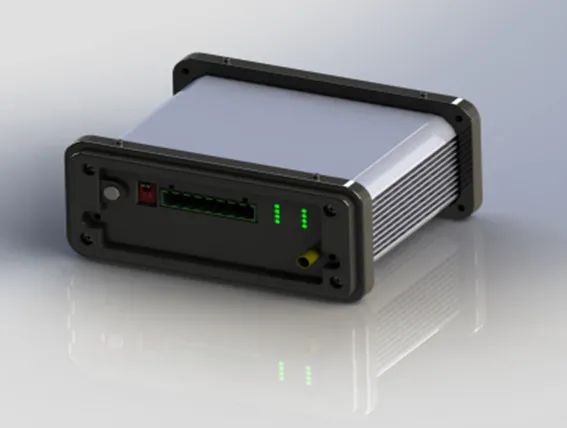

產品概述
TraceCloud Pro CAN遠程工具不僅可以記錄CAN數據,還可以讀取,分析CAN報文。與傳統記錄儀不同,它不僅支持離線記錄,還能通過4G或WIFI網絡實時分析和監控,您只需要在辦公室里就可以輕松完成車輛和實驗室實驗。
典型應用
整車驗證部門,匹配標定部門,新能源車開發實驗部門,質量部門,售后服務部門,燃料電池研發部門及車隊管理部門,電子電器部門,海外客戶管理部門。
功能特點
●采集 CAN 數據,可以錄制成 ASC(excel)、blf、MDF 格式的文件,使用 TraceCloud 配套工具鏈進行回放,或通過第三方工具如:Vector CANOE, ETAS INCA 等進行回放。可本地存儲文件總?cè)萘窟_(dá) 32G-128G。單個存儲文 件可根據需求靈活配置大?。?-1000MB
●存儲文件可一鍵上傳保存服務器管理
●云端實時在線觀測采集 CAN、硬線數據
●基于 XCP 的遠程觀測及標定:上位機界面可以導入對應的 a2l,可以實現遠程標定的功能
●4G、WiFi 和 AP熱點模式與后臺軟件通訊
●支持 CAN 喚醒、休眠功能
●OTA:遠程刷寫功能
●GPS 數據采集,可繪制汽車的行駛路線
●加速度計數據采集(可選)

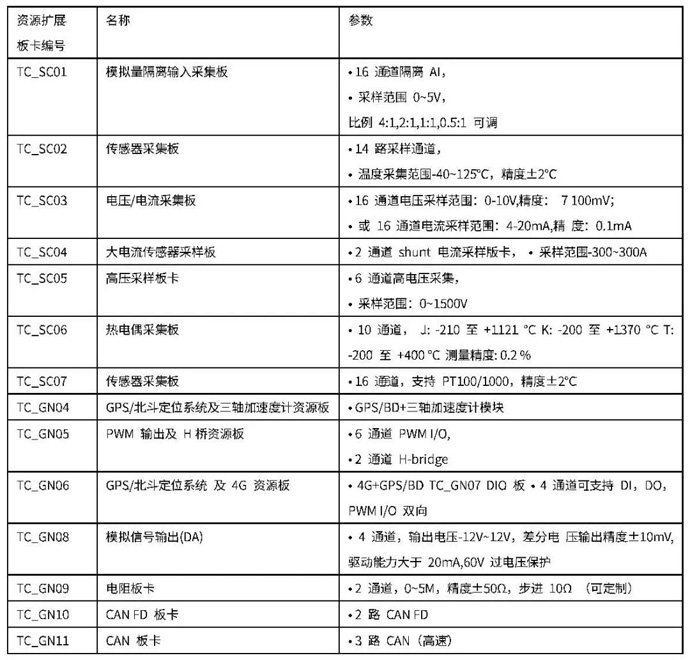

拓展數采功能
技術參數
●規格:114*134*60.5 mm
●防震等級:車規級
●三防等級:IP53/IP67
●SD存儲:64G
●供電電壓范圍:9V-32V
●額定電流:>=1A
●配置文件格式:DBC/A2L
●數據輸出格式:ASC/MDF/DAT ,ASC可轉換為BLF
●使用溫度范圍:-40℃~80℃
●4G傳輸速率:大150Mbps(DL),大50Mbps(UL)
TraceCloud大數據服務平臺

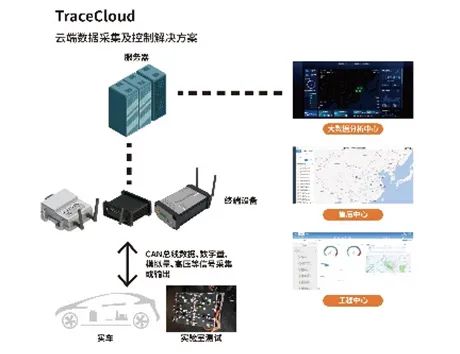

系統架構

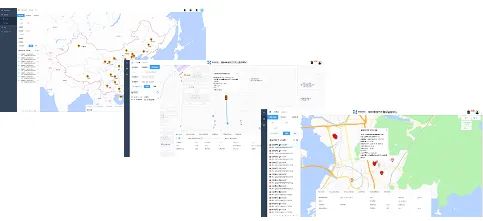

FireCloudManager軟件——售后維保維度
功能介紹
?賬號登陸管理
?車輛在線監控
?車輛與設備注冊管理
?車輛標準信息(例如國標及客戶定制部分)的實時監控
?異常報警、歷史事件查詢、工單推進
?故障短信推送
?車輛信息的歷史回溯
?可定制擴展批量OTA(按條件篩選)
?軌跡回放

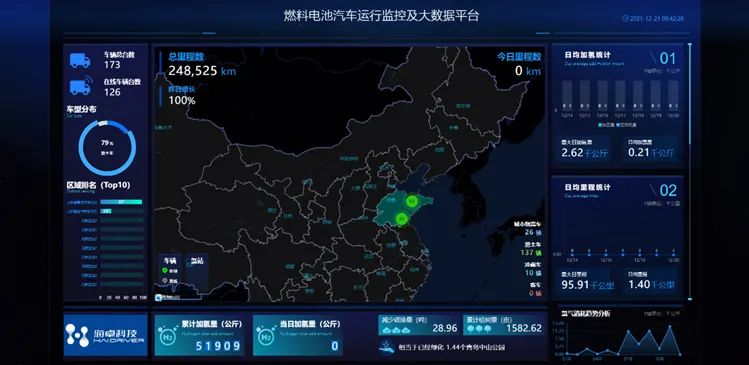

FireCloudViewer軟件——大數據分析維度
功能介紹
?賬號登陸管理
?車輛在線監控
?車輛關鍵信息大數據統計及展示
?數據挖掘

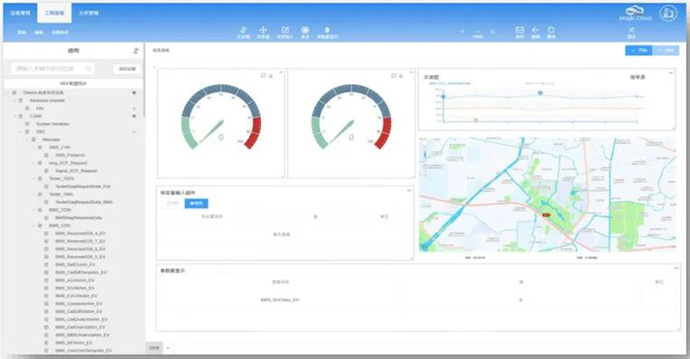

TraceCloud軟件——工程研發及分析維度
功能介紹
?多用戶賬號登陸管理
?基于工程維度分析問題
?終端設備在線監控
?CANdbc導入
?測量標定
?自定義觀測界面
?實時觀測終端信號
?信號拖拽與控件進行關聯映射
?CAN信號向下發送
?設備端數據下載
?設備端記錄數據周期及內容配置
?單設備OTA刷寫(須定制)
