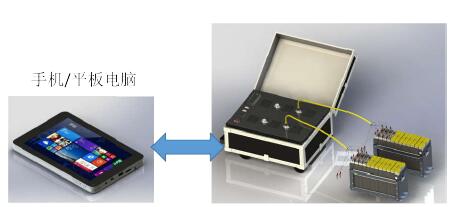

1、 外觀及組成

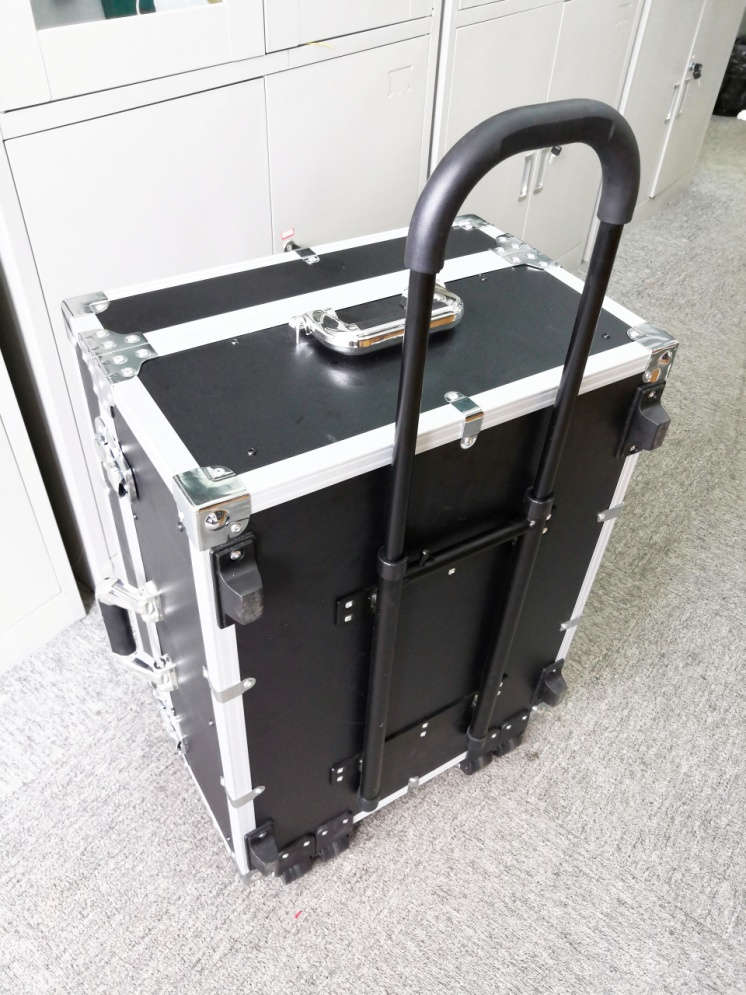

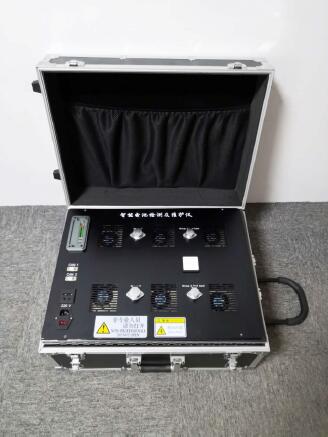

本系統的實物圖如下所示,通過行李箱的模式,便攜防水。尺寸也較為緊湊,箱
體尺寸:600mm*460mm*300mm。可支持電動汽車電池組并行充放電,達到設
定的目標電壓。
2、 主要功能及性能指標
? 單體電芯均衡
目標電壓范圍:1.8~4.2V,均衡精度全范圍+-2mV(上限量程5V);
輸出電流范圍:-5~5A;
支持電芯種類:磷酸鐵鋰電池、三元電池、鈦酸鋰電池。
? 通道配置
均衡通道1~24 路并行工作模式選配。
溫度測量通道12 路選配。
? 設備自診斷功能
(1)支持上電前相序檢測;
(2)可進行絕緣故障診斷;
(3)可檢測斷線故障;
(4)輸出過流保護;
(5)輸出短路保護;
(6)電池錯接保護;
(7)電池欠壓保護;
(8)電池過壓保護;
(9)單體電芯反接保護;
(10)過溫保護;
(11)低溫保護。
? 充放電策略
根據目標電壓設備智能
充電:恒流/恒壓;
放電:恒流/恒功率。
? 上位機APP 軟件
APP 上位機軟件工具 EV Cloud Server
可以通過不同賬戶進行登錄,登錄界面如下

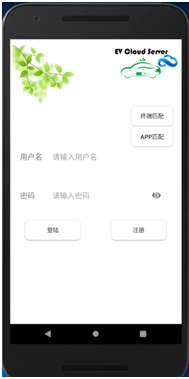

登錄界面
通過在線設備選擇連接目標

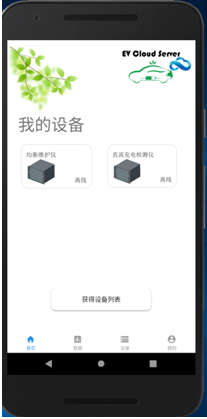

在線設備總覽
進入均衡維護儀操作入口

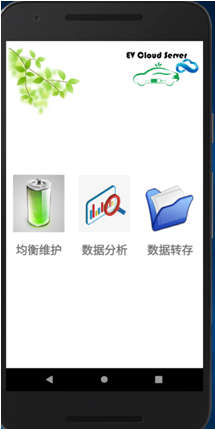

均衡維護儀操作入口
點擊進入均衡維護控件

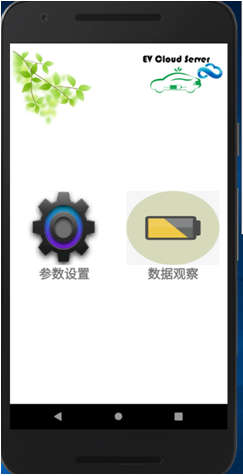

均衡維護工作界面
進入參數配置界面進行配置,可以配置電池類型(三元、磷酸鐵鋰、鈦酸鋰類型)被均衡的電池
總串數及單體電池容量。

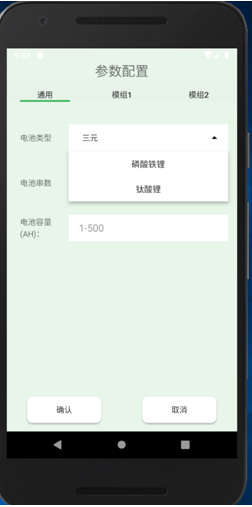

參數配置
由于本均衡維護儀設備含有24 個通道,每12 個通道一個組,共有兩組,所以分為模組1 及模
組2 兩個分頁面。
在參數配置完成后,點擊確定時會要求輸入設定密碼來確定參數。在參數配置完成后,方可點擊
數據觀察,來進入數據觀察界面。下圖是均衡維護的數據觀察界面,現在電池是灰的,如果有哪
個電池均衡,我就會把那個圖像點亮,并顯示相應數據,開始與停止可控制均衡維護的開閉,且
有狀態燈的顯示。在開始之前會進行限制電流和目標電壓的設置,其中限制電流若想設置2A 以
上,仍需輸入之前設定的密碼。

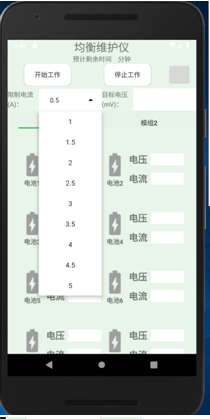

工作及觀測界面1
同時也可進入數據處理的另一個形象化頁面:
這里可以更直觀的觀察均衡的結果。且可以點擊來觀察每一個電池的具體電壓數值。

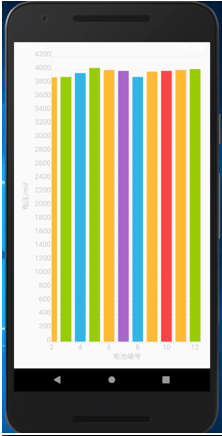

觀測界面2
3、 其他功能
1) 生成數據報表導出;
2) 接口定制化,可對接現場不同型號模組;
3) 線束長度可定制;
4) 支持掉電狀態保存;
5) 自放電禁止功能;
6) 風冷散熱;
7) 設備運行相對濕度0~90%(40±2℃);設備運行額定海拔2000 米;
8) 設備運行絕緣水平AC/DC:2200V,1min;
9) 設備箱體異物防護等級IP54。
4、 使用注意事項
(1)設備對電池組進行維護時,必須將電池組脫開與其它連接并從車上脫離;
(2)設備對電池組進行維護前,必須確定均衡維護線束無短路、斷路、松動
等問題;
(3)設備工作時外殼嚴禁覆蓋,應保證設備及電池在通風良好的環境下工作;
(4)設備嚴禁在熱源上方或熱輻射環境中使用;
(5)設備嚴禁在易燃易爆的環境中充電,充電器周圍不應有廢紙、布、塑料
袋等易燃物品,以免這些物品無意中挪動,覆蓋在充電器上而發生危險;
(6)設備工作時應旋緊電池接入端,確保連接可靠;
(7)交流輸入連接線應選用原配的電源;
