設備用途

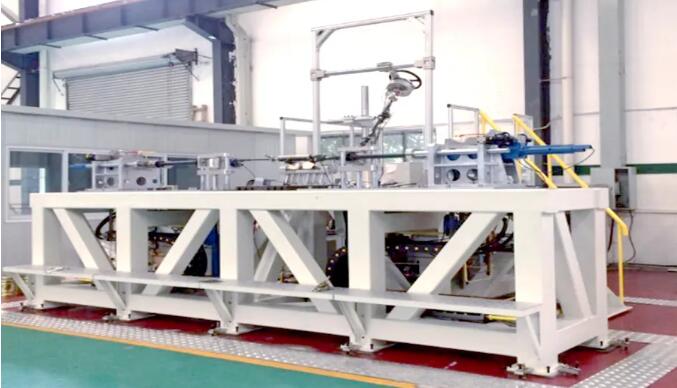

轉向系統性能試驗臺架采用五通道加載輸入,可進行齒輪齒條式HPS、EPS的標準客觀試驗;可調整車輛模型參數、更換不同車型的測試樣件進行硬件在環(HIL)試驗;可為EPS控制策略的開發、測試、驗證、主觀評價提供測試平臺。
技術參數
主要技術參數 | |
橫拉桿垂向加載位移 | ±125mm |
橫拉桿垂向加載力 | 34kN |
橫拉桿垂向加載速度 | 2.0 m/s |
橫拉桿橫向加載位移 | ±125mm |
橫拉桿橫向加載力 | 20kN |
橫拉桿轉向角度 | ±30° |
橫拉桿橫向加載速度 | 2.0 m/s |
方向盤模擬電機輸入角度 | ±720° |
方向盤模擬電機輸入速度 | 0 ~ 1200°/s |
方向盤模擬電機輸入轉矩 | ±25N.m |
液壓系統額定壓力 | 21Mpa |
液壓系統額定流量 | 200 L/min |
系統供電 | 90kW/380VAC-50Hz |
