廣播信號監測系統

● 模擬輸入通道: 1路

● ADC位數: 16位

● 采樣率: 125Msps

● 模擬輸入電平范圍: ≤2.4Vpp

● 無雜散動態范圍SFDR: 85dBc

● 輸入阻抗:50Ω

● 耦合方式:交流耦合

● 廣播信道個數:16路

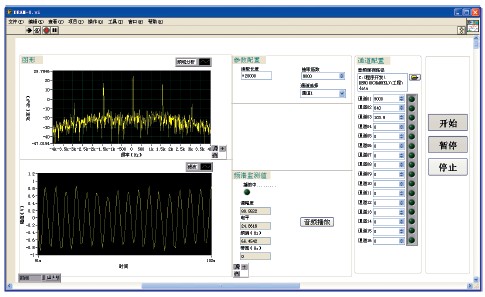

● 平均噪聲電平DNAL:-142dBm/Hz 信號至信號處理模塊。信號處理模塊完成對數字化后的廣播信號的處理，進行信道化接收產生16個通道基帶信號，通過對數字信號進行傅里葉變換獲得信號的頻譜，用于廣播信號的頻譜監測，可用于發現新增廣播電臺，并能夠及時發現異常的廣播信號。通過數字解調，得到調幅、調頻廣播音頻信號。其中，顯示模塊用于顯示信號波形、信號頻譜，輸出廣播信號的信號中心頻率、帶寬、功率等參數信息。

產品介紹

廣播信號監測系統是用于SW、AM、FM廣播信號監測的系統，通過對數字化后的廣播信號進行數字信號處理，可實現16個頻道廣播信號的實時監測接收。具備多路AM、FM廣播信號同步接收、采集和存儲，內容監聽，信號頻譜掃描、監測及信號異常報警等功能。廣播信號監測系統由高速A/D采集模塊、信號處理模塊、中央控制模塊和顯示
