BMS_HIL測試臺架

發表時間：2021-01-14 17:01:30

????????

1. 臺架基本架構

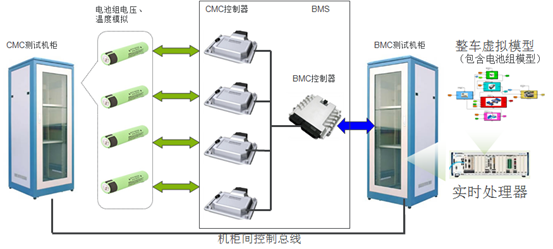

如圖所示,臺架主要由兩個機柜組成: CMC測試機柜,BMC測試機柜, CMC測試機柜的主要功能有：模擬電池通道( 數量108節電池）; 模擬40個溫度傳感器模擬通道; 模擬電芯故障等

BMC測試機柜的主要功能有：BMC外圍電器系統模擬、繼電器故障模擬、絕緣故障模擬等。

BMC測試機柜中還帶有實時處理器，用于加載虛擬整車模型，以構成BMC運行的交互環境。

實物狀態：

測試環境1：CMC測試臺架

被測對象：delphi CMC控制器：

主要功能：

均衡執行

電壓監控

溫度監控

測試環境2：BMC測試臺架

被測對象：

delphi BMC控制器：

主要功能：

絕緣檢測

均衡控制

高壓互鎖

SOC、SOF估算

內阻估算????

??????

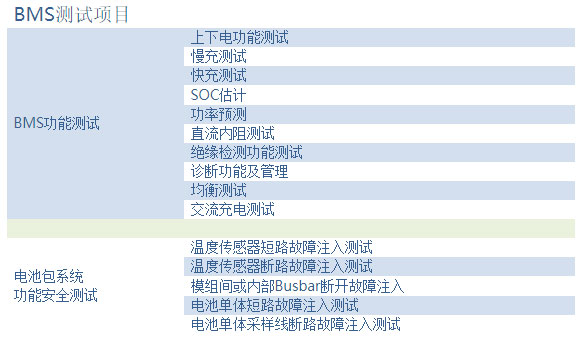

2. BMS系統閉環測試功能項目


3. 電器接線圖

本測試臺架由兩個機柜組成。1號機柜為BMC模擬箱，通過與上位機的通信來給BMC發送信號，實現控制功能。2號機柜為CMC模擬箱，負責模擬單體電壓及溫度信號。

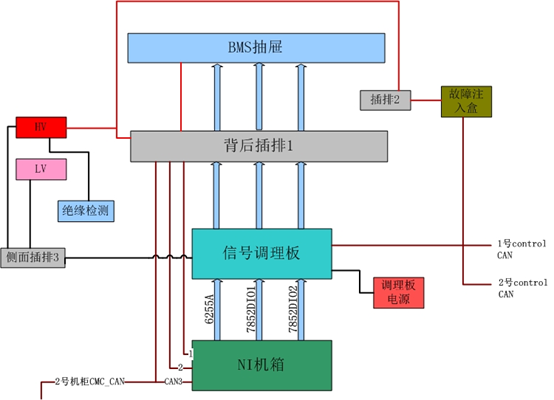

1號機柜從上到下分別為電源分配箱、低壓電源、高壓電源、高壓故障注入箱、故障注入箱、BMS抽屜、信號調理板電源、信號調理板和NI機箱。電源分配箱給其他設備供電，其中輸出三相電給高壓電源；給其他設備提供220V電源；給機箱后門、抽屜處的接近開關和前面板右側的急停開關提供工作電壓。高壓電源用來模擬電池包總電壓，其輸出的電壓經過一個高壓繼電器進入機柜后側插排，再進入BMS抽屜，接到BMS對應的線端。其中高壓繼電器由急停，接近開關和程序控制通斷，插排上接線處還并聯了故障注入箱的高壓輸出。低壓電源輸出12V電壓經過低壓繼電器到BMS的KL15,30等低壓信號，這些繼電器的通斷由程序控制。故障注入盒由CAN線控制模擬的故障類型，同時將故障狀態反饋給BMS。絕緣檢測接在高壓電源正負級之間測量整體的絕緣阻值。BMS抽屜安放BMS控制器并匯總接入BMS的線束。調理板電源輸出±5V和12V電壓給信號調理板供電。信號調理板將NI機箱的信號調理成數字和模擬信號輸出，其中部分用來控制繼電器，部分接到抽屜中與BMS相連。NI機箱通過網線與上位機通信，輸出ACDC信號給調理板，并引出4路CAN線。其中Ctrl_CAN控制信號調理板、故障注入箱和2號機柜的2個單體模擬箱以及2個故障注入箱；CAN1,2,3接入BMS抽屜中，其中CAN3還是2號機柜的CMC_CAN。后，所有的CAN線都被引到了機柜正面左側的DB9頭子，方便調試。

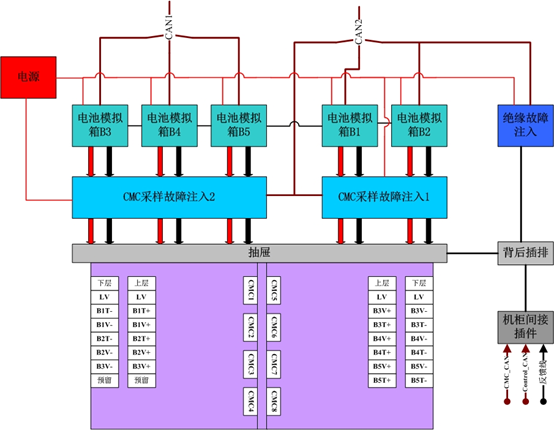

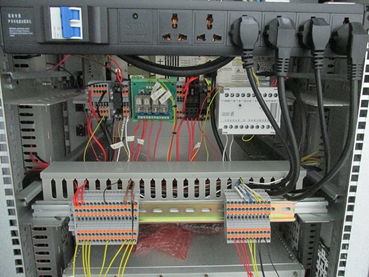

接線方面，電源分配箱輸出220V電壓到機箱后背的供電插線排上，2個模擬箱電源線都接這個供電插排。2個電池模擬箱按順序級聯，每個單體模擬箱都輸出24路電壓信號和12路溫度信號，這些信號線先進入CMC采樣故障注入箱，再進入抽屜。CMC抽屜中有4排菲尼克斯接插件，左右各兩層，如圖所示。下層接電壓溫度信號的負，上層為電壓溫度的正，每一路電壓信號又分輸出線和采樣線兩股，所以上層為單體電壓的輸出正與采樣正，下層為電壓的輸出負與采樣負。每排接插件的頂部都預留了一定數量，用來接BMS和CMC之間的低壓信號，如KL15、30、31以及CMC_CAN等。這些信號線都從1號機柜引出，經過機柜間接插件進2號機柜后方插排，再由航空插頭接入CMC抽屜。后，所有的CAN線都被引到了機柜正面左側的DB9頭子，方便調試。

各關鍵節點接線圖

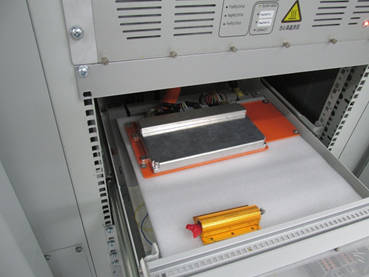

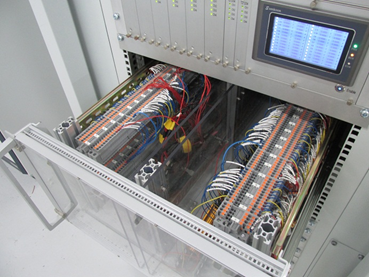

1.1 BMS抽屜

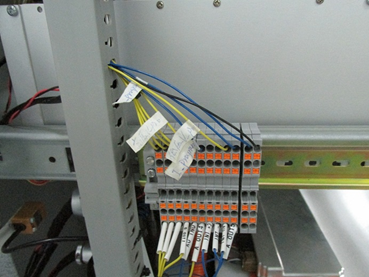

1.2 BMS機柜背面接線

1.3 BMS機柜側面接線

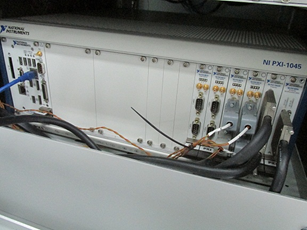

1.4 BMS機柜NI機箱

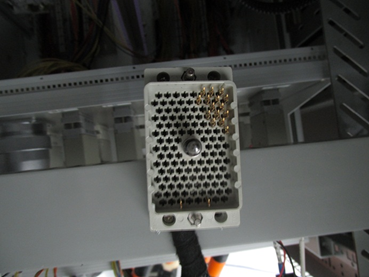

2.1 機柜間接插件

2.4 前面板調試接口DB9

4. 臺架上位機軟件設計

4.1. 主界面

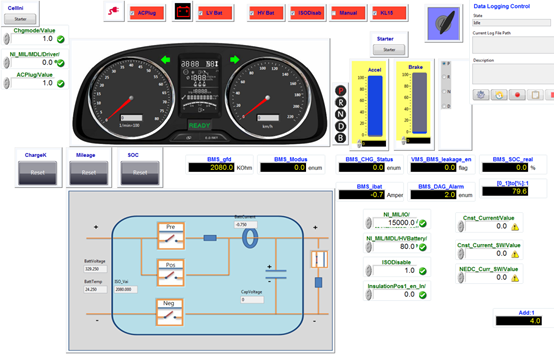

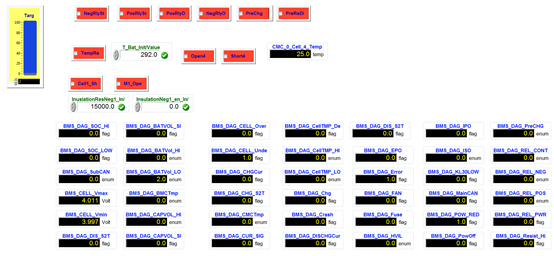

主界面主要功能有：駕駛員操作加速、剎車、檔位、鑰匙信號、點火；充電按鍵、插座；儀表車速、轉速顯示、SOC顯示、絕緣阻值狀態；電池包基本狀態顯示：總電壓、總電流、車輛端電壓、主正、主負、預充電繼電器狀態指示。電池管理系統模式狀態顯示, 電池SOC顯示、溫度狀態顯示。
